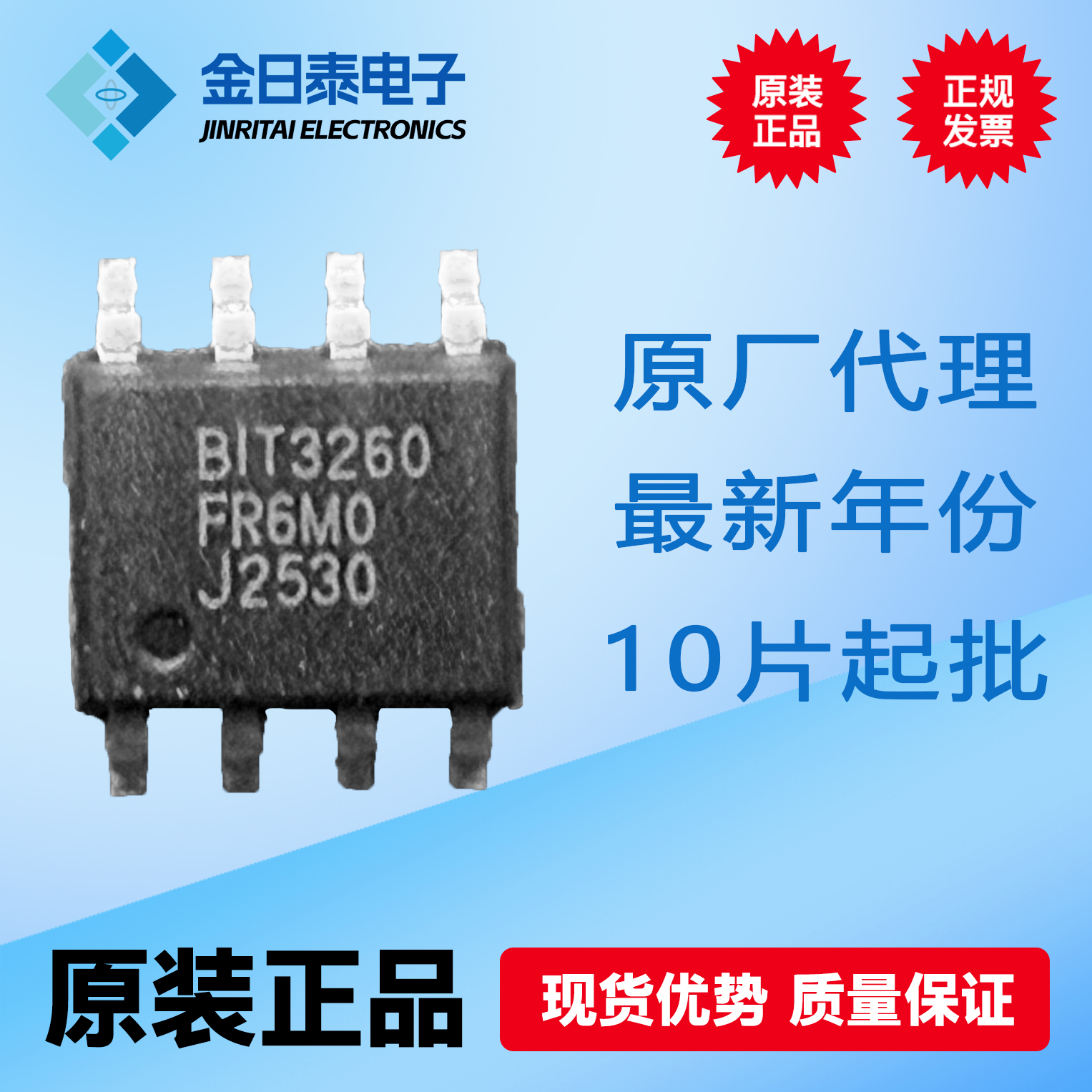

BIT3260背光电路图解析

1. 典型电路结构：采用BUCK降压拓扑，输入电压范围12V（典型值），通过RT引脚外接电阻调节PWM频率，频率计算公式为$f_{kHz}=7023/R5(kΩ)$

2. 关键保护电路：

   - 过压保护（OVP）：通过稳压管VZ与R3/R4分压设计，OVP阈值计算公式为$(VZ+0.5)×(R3+R4)/R4$

   - 过流保护（OCP）：采用R7=0.2/I_LED的采样电阻配置，检测电压达到0.5V时触发保护。

3. 调试要点：输出电感L1的感值需根据输出电压和开关频率计算，建议参考官方设计指南进行电磁参数匹配。

BIT3260引脚功能详解

| 引脚  | 功能  | 电压范围  | 关键配置  |

|---|---|---|---|

| 1 (VCC)  | 电源输入  | 10-18V  | 需并联100nF去耦电容  |

| 2 (EN)  | 使能控制  | >2.5V启用  | 需接10kΩ上拉电阻  |

| 4 (EAIN)  | 调光输入  | 0.5-2.5V  | 外接PWM调光信号时需加RC滤波  |

| 5 (OCP)  | 过流检测  | <0.5V  | 采样电阻精度要求±1%  |

| 8 (PWM_OUT)  | 驱动输出  | -  | 最大灌电流能力1.5A  |

维修注意事项：

1. 四脚调光信号异常会导致亮度失控，需重点检测D3稳压管。

2. 五脚过流检测电阻烧毁是常见故障，更换后需重新校准电流。
